یو پی اس تعاملی از یک ترانسفورماتور خاص استفاده میکند که بدون صرفه جویی در مصرف انرژی باتری، موجب افزایش فشارهای مداوم و کاهش قدرت میشود. این افزایش فشار با انتخاب شیپورهای برق بر روی ترانسفورماتور جبران میشود.
واحدهای یو پی اس تعاملی در شرایط ولتاژ پایین، نرخ کم برق را جبران میکند. از سوی دیگر هنگامی که وضعیت ولتاژ بالا اتفاق میافتد، این نوع یو پی اس با استفاده از جریان کمتر به منظور برابر کردن خط برق استفاده میشود.
یو پی اس تعاملی چیست؟

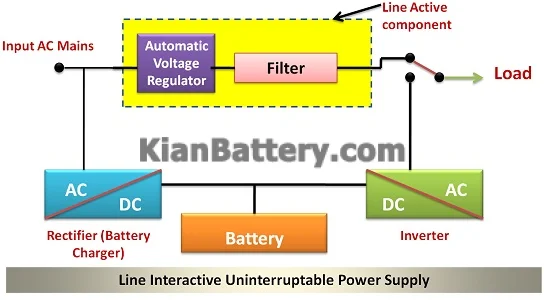

منبع تغذیه بیوقفه یو پی اس تعاملی، ولتاژ خروجی بدون درز و تنظیم شده رافراهم میکند. هنگامی که منبع تغذیه در یک ولتاژ یا فرکانس ورودی از پیش تعیین شده قرار دارد، خروجی از یو پی اس تعاملی به یک میزان تحمل ولتاژ مشخصی تثبیت میشود. این کار با استفاده از تنظیم ولتاژ به عنوان تنظیم ولتاژ خودکار AVR یا Buck / Boost به دست میآید.
مساحت متغیر بزرگتر از آن است که توسط یک یو پی اس تعاملی تولید شود ولتاژ را با تحمل شرایط سختتر تنظیم میکند. هنگامی که منبع تغذیه ورودی بیش از پنجره مشخص شده است، یو پی اس تعاملی برای ادامه دادن به معکوس کننده متصل میشود تا همچنان به قدرت برسد. استفاده از معکوس کننده تنها چند میلی ثانیه طول میکشد.
زمانی که منبع تغذیه اصلی موجود باشد، واحد یو پی اس فیلتر شده و تثبیت میشود و سپس به بار منتقل میشود. هنگامی که معکوس کننده خاموش میشود، شارژر باتری برای انتقال شارژ باتری از AC بهDC تبدیل میشود. اگر افتادگی یا موج بیش از پنجره ورودی تجاوز کند، معکوس کننده به منظور حفظ تحمل ولتاژ خروجی مورد نیاز ، روشن میشود.
خروجی این بار توسط تداخل الکترومغناطیسی و فیلترهای نویز درون یو پی اس تعاملی فیلتر میشود. این فیلترها مسیرهای ورودی، سنسورها یا نویز الکتریکی را تا سطح قابل قبولی کاهش میدهند. این اختلالات نمی تواند به طور کامل از عبور بار به بار جلوگیری کند و هر پیک ولتاژ بالا یا ولتاژ متناوب که ممکن است از پنجره ولتاژ ورودی تجاوز کند، باعث میشود یو پی اس ، معکوس کننده را روشن کند.
از آنجایی که خروجی یو پی اس تعاملی در محدوده خاصی نگه داشته میشود، در صورت خاموش شدن، یو پی اس به طور خودکار تنظیمات نوار ترانسفورماتور را تنظیم میکند که به ولتاژ منبع تغذیه ورودی بستگی دارد. هنگامی که منبع برق ورودی بیش از پنجره تجاوز کند، یو پی اس معکوس کننده را برای ادامه اعمال قدرت به بار روشن میکند.
در طول مدت کوتاهی قطع برق، واحد یو پی اس تعاملی با استفاده از معکوس کننده قدرت بار را تامین میکند. با این حال، عدم موفقیت در مدت زمان کوتاه منجر به تخلیه غیر ضروری باتری میشود.
در صورت قطع برق که برای مدت زمان طولانی ادامه پیدا میکند، بار زمانی توسط معکوس کننده فراهم میشود که منبع تغذیه ورودی با شکست مواجه شده باشد. برخی از واحدهای یو پی اس تعاملی دارای قابلیت گسترش باتری هستند. این کار باعث میشود بستههای باتری اضافی برای تامین طولانیتر برق به یکدیگر متصل شوند. علاوه بر این استفاده از باتریهای یو پی اس توصیه میشود، زیرا اکثر واحدهای پردازش یو پی اس تعاملی زمان اجرای حدود 10 دقیقه را فراهم میکنند.
شارژر باتری به طور کلی ظرف مدت 8 ساعت باتری را تا 80٪ شارژ میکند تا عمر باتری را برای آماده سازی یو پی اس برای زمانی که مجدداً مورد نیاز قرار میگیرد، فراهم کند. هنگامی که امکان گسترش ظرفیت باتری وجود دارد، شارژر باتری اضافی را میتوان برای حفظ زمان شارژ معقول استفاده کرد.
شارژر باتری داخلی معمولا توانایی پشتیبانی از بستههای اضافی باتری را ندارد. این به این دلیل است که واحد یو پی اس تعاملی به طور معمول برآوردهکردن مشخصههای قیمتیتر را نسبت به یو پی اسهای برخط ارائه میکند. با این حال، امنیت دادهها در طول قطع برق معمولا به اندازه هزینه اضافه کردن بستههای باتری و شارژر ارزش دارد.
مزایای یو پی اس تعاملی
مزایای یو پی اس تعاملی ، در مقایسه با یک یو پی اس آنلاین اندازه و هزینه هستند.با این حال، در مقایسه با آنها تواناییهای مدیریت قدرت با کیفیت پایینتر را دارند و طول عمر باتری را افزایش میدهد. زمانی که معکوس کننده فعال میشود، فاقد تاسیسات میانبر برای خطاهای یو پی اس یا سنسورهای اضافه بار میباشد.
سلام خسته نباشید، ممنون از مقاله های مفیدتون، یه سوال داشتم. ظرفیت یو پی اس های صنعتی چقدر است؟
سلام. ممنونم از توجه شما
ظرفیت یو پی اسهای صنعتی به طور کلی بستگی به نوع، مدل، و کاربرد مورد نظر دارد. این ظرفیت معمولاً بر اساس توان خروجی (با واحد وات یا کیلووات) و زمان پشتیبانی (دقیقه یا ساعت) اندازهگیری میشود. برخی از ظرفیتهای رایج یو پی اسهای صنعتی عبارتند از:
یو پی اسهای کوچک صنعتی:
این مدلها معمولاً ظرفیتهایی از ۱ کیلووات تا ۱۰ کیلووات دارند و برای کاربردهایی مثل تجهیزات حساس در محیطهای اداری یا کارگاهی کوچک طراحی میشوند.
یو پی اسهای متوسط صنعتی:
ظرفیت این نوع یو پی اسها معمولاً بین ۱۰ کیلووات تا ۱۰۰ کیلووات است. این یو پی اسها برای محافظت از سیستمهای کامپیوتری، سرورها، سیستمهای شبکه و دیگر تجهیزات حیاتی در کارخانجات و محیطهای صنعتی بزرگتر استفاده میشوند.
یو پی اسهای بزرگ صنعتی (High Power UPS):
ظرفیت این نوع یو پی اسها میتواند از ۱۰۰ کیلووات تا چند مگاوات باشد. این یو پی اسها برای استفاده در صنایع بزرگ، مراکز داده، پالایشگاهها، بیمارستانها، و سایر مراکز حساس طراحی میشوند که نیاز به پشتیبانی طولانیمدت و بدون وقفه از منابع انرژی دارند.
در انتخاب یو پی اس صنعتی، علاوه بر ظرفیت، باید عواملی مانند نوع باتری (مثل باتریهای لید اسید یا لیتیوم یون)، زمان پشتیبانی (که معمولاً بر اساس نیاز مصرفکننده و تجهیزات متصل تعیین میشود) و ویژگیهای اضافی (مثل قابلیتهای ارتباطی، تعمیر و نگهداری آسان، و طراحی مقاوم در برابر شرایط محیطی خاص) نیز در نظر گرفته شود.
یو پی اس های لاین اینتراکتیو چگونه بار مورد نیاز خود را از مسیر بای پس دریافت و ذخیره می کنند؟
با سلام
موقعی که دستگاه یو پی اس در وضعیت اضافه بار قرار می گیرد و توانایی فراهم کردن انرژی الکتریکی به تغذیه مصرف کننده را ندارد و یا اینکه یوپی اس لازم به تعمیرات دارد و از شبکه برق خارج می گردد، بایستی مسیری وجود داشته باشد تا مصرف کننده، به وسیله آن به شبکه برق اتصال یابد. به این مسیر در اصطلاح Bypass یوپی اس گفته می شود.
کلمه بای پس در زبان انگلیسی به معنای میان بر است. در حقیقت نیز بای پس در UPS مسیر ورودی را مستقیما به خروجی متصل می کند.
نحوه عملکرد یو پی اس لاین اینتراکتیو به این صورت است که از طریق تنظیم ولتاژ ورودی، ولتاژ بخش خروجی را به صورت ثابت نگه می دارد. این دستگاه فرآیند تنظیمات جریان برق را توسط ترانسفورماتور انجام می دهد.
در مواقعی که ولتاژ ورودی از حالت استاندارد کمتر شود، یو پی اس لاین اینتراکتیو وارد عمل شده و مقداری از برق باتری را مصرف می کند. این کار باعث می شود ولتاژ افزایش یافته و به حد نرمال برسد. حال اگر ولتاژ ورودی از میزان مورد نیاز بیشتر باشد، یو پی اس آن را از طریق ترانسفورماتور کاهش داده و به اندازه استاندارد می رساند. در صورت وقوع شرایطی مانند قطعی برق نیز باتری پشتیبان عمل کرده و انرژی لازم را برای مصرف کننده ها تامین می کند.
