مدلهای مختلف باتری یو پی اس

از انواع یو پی اس های موجود در بازار می توان به گونه های

1. یو پی اس Offline (آفلاین)
2. یو پی اس Line interactive (لاین اینتراکتیو)
3. یو پی اس Online (آنلاین)

اشاره نمود که به ترتیب مورد بررسی قرار می گیرد.

انواع توپولوژی یو پی اس

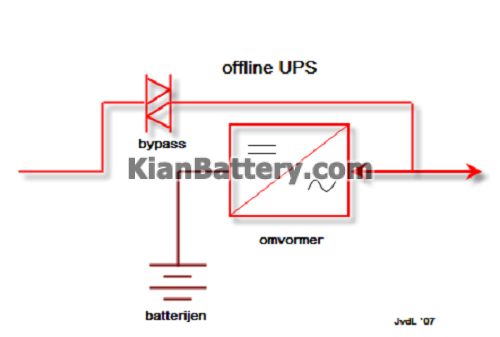

1- یوپی اس آفلاین ( Offline )

در این نوع یو پی اس در شرایط عملکرد عادی، توان از منبع ورودی AC متصل به برق شهر، از طریق TRANSFER SWICHبه بار انتقال می یابد.

در صورت خرابی منبع ورودی و یا خارج شدن ولتاژ و فرکانس AC ورودی از حدود مجاز،TRANSFER SWICH عمل کرده و تامین انرژی از طریق انرژی ذخیره شده در باطری ها صورت گرفته و مسیر اینورتر جایگزین مسیر AC میگردد.

بسیاری از مدلهای این یو پی اس در مسیر Bypass خود دارای فیلتر های RF (فرکانس رادیویی ) و مدارت تنظیم کننده ولتاژ میباشندکه تا حدودی از افزایش شدید و ناگهانی ولتاژ (spike ) و خارج شدن ناگهانی ولتاژ ورودی از حدود غیر مجاز، جلوگیری میکند.

شارژر باتری وظیفه آماده نگه داشتن باتریها را به عهده دارد. اگر ولتاژ AC ورودی از حداقل مجاز پایین تر رود ، اینورتر بلافاصله شروع به کار کرده و بار به وسیله سوئیچ استاتیک ( یا رله خروجی ) به اینورتر منتقل می شود با توجه به این که مراحل انتقال پس از قطع ولتاژ Bypass آغاز می شود وقفه اجتناب ناپذیر در تامین انرژی بار روی می دهد ، اگرچه این وقفه کوتاه به اندازه ۱۰~۲میلی ثانیه است.

2- یو پی اس لاین اینتراکتیو ( Line interactive )

همانطور که در شکل مشاهده میگردد اینورتر همواره روشن و به خروجی یوپی اس متصل است باتری ها از این طریق نیز قابلیت شارز را دارا می باشند.

در صورت خرابی منبع ورودی و یا خارج شدن ولتاژ و فرکانس AC ورودی از حدود مجاز ، پیوستگی توان خروجی از اینورتر و انرژی ذخیره شده باتری ها تامین میگردد.

در مقایسه با توپولوژی offline ،تجهیزات فیلترینگ بیشتری تعبیه شده و ناپایداری خروجی و نویزهای سوییچینگ نیز کاهش یافته است.

گاهاً ترانس Buck/Boost (مبدل Dc به DC ) جهت تنظیم ولتاژ در مسیر Bypassاضافه می شود این ترانس با سیم پیچ ثانویه چند سر به همراه چندین رله طوری تنظیم می شود که هر دو سطح پایین و بالای ولتاژ مسیر Bypass را به طور مناسب پوشش داده و بدین طریق ولتاژ خروجی یوپی اس را به اندازه ولتاژ مورد نیاز محدود می کند. این بدین معناست که محدوده ولتاژ قابل قبول ورودی (بدون نیاز به عملکرد اینورتر) افزایش می یابد.

عملکرد ترانس فرورزنانس نیز شبیه ترانس Buck/Boost می باشد، در این مورد ترانس فرورزنانس جایگزین ترانس Buck/Boost (مبدل Dc به DC ) شده است.

این ترانس تنظیم و رگولاسیون ولتاژ را در برابر اختلالهایی مانند نویز خط الکتریکی انجام می دهد و به ازای تغییر در ولتاژ ورودی از -%40 تا +%20 خروجی تنها 3%+ مقدار نامی تغییر خواهد کرد. همچنین این ترانس با ذخیره انرژی، برق مورد نیاز کامپیوترها را در زمان قطع کامل برق برای مدت کوتاهی تامین می کند تا اینورتر شروع به کار کند. بنابریان بدون ایجاد وقفه در جریان برق؛ بار بین مسیرBypass به اینورتر منتقل شده و یوپی اس عملاً به یک سیستم واقعی On-Line تبدیل می شود که در خروجی آن وقفه ای مشاهده نمی شود.البته در عمل،شاهد چند میلی ثانیه زمان swiching میباشیم.

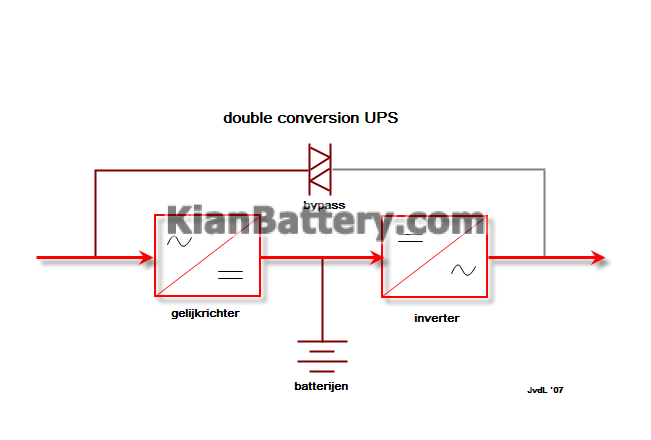

3- یو پی اس آنلاین ( Online )

زمانیکه برق شهر در جریان است این بخش باطری را شارژ و انرزی اینورتر را توسط یک ولتاژ dc ثابت تامین می کند.در صورتی که برق ورودی (برق شهر)قطع شود شارژ خاموش شده و انرژی DCاینورتر توسط باتری تامین می شود و از این زمان باتری رفته رفته خالی می شود.

این نوع یو پی اس که اصطلاحا یو پی اس Double Conversion نیز نامیده می شود بالاترین میزان حفاظت را ارائه می کند زیرا بار همواره با یک ولتاژ تنظیم شده تغذیه می شود.به عبارت دیگر حتی زمانی که برق شهر وجود دارد یکسو کننده شارژر و بخش های اینورترفعال هست در حالت عادی هنگامی که بار انرژی خود را دریافت می کند به خوبی در برابر اختلالات برق شهر محافظت می شود.

چون یکسو کننده (رکتیفایر) و اینورتر مانند یک سد در برابر نویز موجود در خطوط انتقال برق و نوسانات زودگذر ولتاژ عمل کرده و در نهایت یک ولتاژ خروجی کاملآ تثبیت شده را تامین می کنند.اگـر ولتــاژ ورودی از محدوده مجاز(مثل۱۰%+ تا ۲۰%-) تجاوز کند یا این که کاملآ قطع شود.

اینورتر با استفاده از انرزی باتری به کار خود ادامه می دهد انجام این مراحل به نحوی صورت می پذیرد که هیچ وقفه ای به بار منتقل نشود زمانی که انرژی باتری استفاده می شود اینورتر مانند زمان استفاده از برق شهر همان میزان رگولاسیون ولتاز را ارائه می کند و بار از طریق سوئیچ استاتیک به خروجی اینورتر متصل است.در این مدار،rectifier کار اصلاحات توان را نیز انجام می دهد.
