آشنایی با جعبه فیوز دنا یکی از واجبات دارندگان این خودرو است. چرا که گاهی یکی از سیستم های الکتریکی خودرو کار نمی کند مانند بوق، برف پاکن، چراغ های ماشین، برق پشت صفحه آمپر، ضبط ماشین و گاهی هم برق کلی ماشین قطع می شود؛ به عنوان یک راننده حرفه ای بد نیست که بدانید دلیل این اتفاقات چیست و چگونه می توانید آن را بدون صرف هزینه های زیاد درست کنید.

برای همین در این مقاله کیان باتری قصد داریم درباره این جعبه فیوز، به وظیفه هر فیوز و نحوه عملکرد آن بپردازیم تا بتوانید با تمامی مشخصات این بخش آشنا شوید و مشکل پیش آمده را خودتان به خوبی حل کنید. اگر مالک دنا هستید یا تصمیم به خرید دنا را دارید تا انتهای مقاله با ما همراه باشید و اگر در این زمینه سوالی دارید از طریق کامنت با ما در میان بگذارید.

فیوز چیست؟

راهنمای جعبه فیوز و رله خودروهای دنا
راهنمای جعبه فیوز و رله خودروهای دنا

در ابتدا باید بدانیم فیوز چیست؟ فیوز قطعه‌ای الکتریکی است که برای محافظت از مدارهای الکتریکی در برابر افزایش غیرمجاز جریان الکتریکی‌ به‌ کار می‌رود. زمانی‌که مدار تحت جریان بار بالا و غیرطبیعی (اضافه‌جریان بیش از مقدار نوشته شده روی فیوز) قرار بگیرد، فیوز با قطع جریان برق، مانع از آسیب به قطعات مدار یا اشخاصی که با مدار در تماس هستند، می‌شود.

در خودرو نیز بسته به مدل و سازنده آن، سیستم‌های الکتریکی زیادی وجود دارد و باید در مقابل‎‌ جریان‌های بیشتر از مقادیر نام‌برده محافظت شوند که این حفاظت نیز برعهده فیوز است. برای پیدا کردن فیوز مورد نظرتان می‌توانید از نقشه فیوز که در دفترچه راهنما وجود دارد، استفاده کنید.

درصورتی که هر کدام از تجهیزات برقی خودرو از کار افتاده باشد، این امکان وجود دارد که فیوز مربوطه سوخته باشد. شاید برایتان جالب باشد که بدانید تعداد فیوزها در خودروها متفاوت هستند و در هر خودرو 10 تا 100 فیوز وجود دارد؛ این تعداد در خودروهای سبک بین 10 تا 30 عدد و در خودروهای سنگین بیشتر است. در ادامه مقاله جعبه فیوز دنا به علت سوختن فیوزها خواهیم پرداخت.

جعبه فیوز چیست؟

راهنمای کامل نقشه جعبه فیوز پژو پارس
جعبه فیوز خودرو دنا

هر خودرو با توجه به عوامل مختلفی همچون کارایی، سال ساخت، تجهیزات و… از تعداد فیوزهای مختلفی برخوردار است. این فیوزها در مکانی تحت عنوان جعبه فیوز قرار داده می‌شوند که معمولا در داخل کابین خودرو و زیر جعبه فرمان قرار دارد. تمامی فیوزها در جعبه فیوز نصب شده‌اند و به نوعی تمامی تجهیزات الکتریکی خودرو از آن تغذیه می‎‌شوند.

چنانچه خطایی در یکی از مدارهای خودرو رخ دهد؛ صرفا فیوز مربوط به آن مدار عمل کرده و همانطور که در بندهای فوق ذکر شد، خودرو دنا دارای تجهیزات الکتریکی متنوعی بوده و هر کدام از آن‌ها نیز دارای جریان مخصوص خود هستند. تصویر زیر نمایی از جعبه فیوز دنا را نشان می‌دهد.

همه فیوزهای دنا در فرآیند شکستن مدار، به‌اصطلاح خود را نابود می‌کنند. این کار، از طریق یک قطعه فلز انجام می‌شود که در یک نقطه خاص در دمای مشخص ذوب می‌شود. نوع فیوزها در داخل‌جعبه، بسته به نوع رنگ و مقدار آمپراژ (شدت جریان عبوری) که روی‌ آن‌ها نوشته شده ‌است، تعیین می‌شوند.

این فیوزها هم‌چنین دارای بدنه پلاستیکی و دو پایه فلزی (تیغه) برای قرارگرفتن در داخل سوکت موردنظر هستند. جعبه فیوز دنا در سمت راننده و در زیر داشبورد قرار دارد و برای بازکردن آن، باید در جعبه را به سمت خود بکشید.

جعبه فیوز دنا کجاست؟

 جعبه فیوز پژو پارس در کجا قرار دارد
جعبه فیوز دنا در کجا قرار دارد

خودرو دنا از از آن جمله خودروهایی است که از دو جعبه فیوز بهره‌می‌برد. محل قراگیری جعبه اول همچون مورد اشاره‌شده در قسمت‌های قبل، در سمت چپ داشبورد و دقیقا زیر فرمان است. نحوه بازکردن آن نیز به این صورت است که باید درب جعبه فیوز داشبورد را به سمت خود بکشید. محل قرارگیری جعبه فیوز دوم اما در دل خودرو بوده و در سمت راست محفظه خودرو قراردارد.

جعبه دوم اما از گیره بهره می‌برد که باید برای بازکردن آن، گیره‌ها را باز کنید. همچنین در حین بستن آن نیز باید این اطمینان را حاصل کرد که گیره‌ها دقیقا جا افتاده و محکم سرجای خود چفت شده‌اند.

هر خودرو نفشه سیم کشی و فیوز مربوط به خود را دارد که باید برای تعویض فیوزها، از آن نقشه آگاه بود. جعبه فیوز دنا شامل 36 فیوز مختلف است که این فیوز ها هر کدام وظیفه کنترل نوسانات برق یک یا چند دستگاه را در مسیر خود به عهده دارند.

همه این فیوز ها در باکسی در سمت چپ جلو داشبورد و زیر فرمان جمع شده اند که با استفاده از گیره مخصوص تعبه شده در باکس، قابل جداسازی و نصب مجدد می باشند. شرح وظایف جعبه فیوز دنا در انواع مختلف سورن، ال ایکس و ساده در جدول زیر آورده شده است.

 نقشه سیم کشی جعبه فیوز سمند
نقشه سیم کشی جعبه فیوز دنا

باتری دنا

راهنمای رنگ فیوزهای دنا

علاوه بر اینکه عدد ثبت شده روی فیوزها مقدار جریان قابل تحمل فیوزها را نشان میدهد رنگ فیوزها طبق جدولی که در ادامه خواهد آمد نشان دهنده نرخ جریان و قابل تحمل فیوزها نیز است.

همینطور که در جدول رنگ بندی با آمپرهای فوق مشاهده میکنید رنگ فیوزها نشان دهنده جریان قابل تحمل این فیوزها می باشد.

 نقشه جعبه فیوز پژو پارس tu5
راهنمای رنگ فیوز های دنا

 جعبه فیوز زیر فرمان دنا

راهنمای فیوز و رله های داخل اتاق دنا
راهنمای فیوز و رله های داخل اتاق دنا

فیوز ها و رله های محفظه موتور دنا پلاس

مشخصات فیوزهایی که در جعبه فیوز محفظه موتور (در سمت راست موتور) قرار دارند به‌صورت زیر است:

نقشه فیوز های محفظه موتور دنا
نقشه فیوز های محفظه موتور دنا

تغذیه جعبه فیوز های دنا

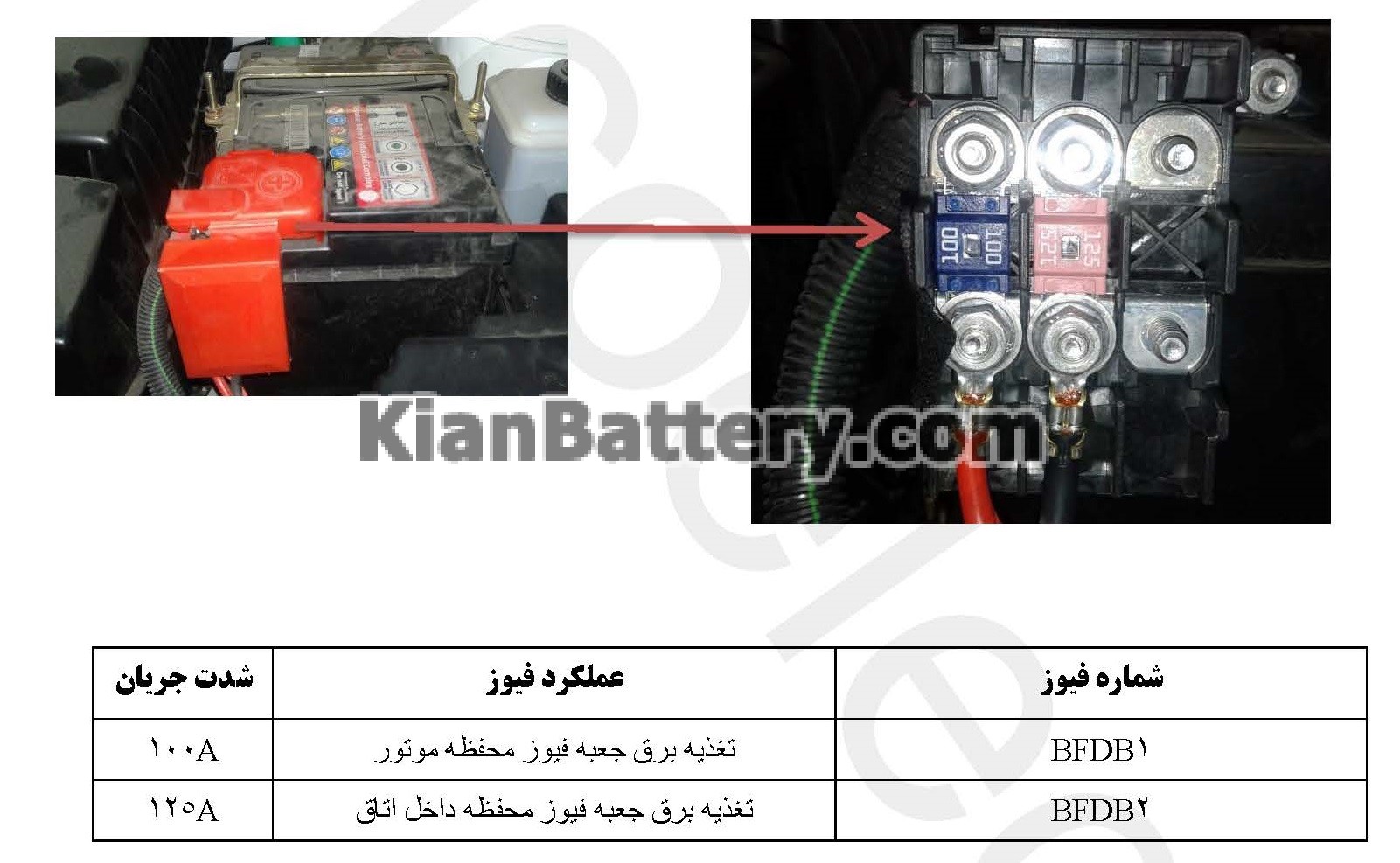

در کنار باتری فیوز هایی وجود دارد که وظیفه انتقال برق به فیوز های داخل اتاق و محفظه موتور را دارد:

جدول راهنمای فیوز های دنا پلاس

شمارهظرفیتوظیفه
F1۲۰ Aبرق صندلی جلو
F2۱۰ Aاستارت سوئیچ ۱ و ۲ – برق سوئیچ ترمز – برق رادیو
F3۲۰ Aبرق فندک
F4۱۰ Aتغذیه بعد از سوئیچ سان روف
F5۳۰ Aفن تهویه
F6۲۰ Aاستارتر
F7۱۰ Aرزرو
F8۵ Aبرق واحد کنترل مرکزی CCN – برق ایموبیلایزر
F9۱۵ Aچراغ راهنما عقب سمت راست – لامپ دنده عقب سمت راست – چراغ ترمز سمت چپ – چراغ پلاک – چراغ کوچک عقب سمت راست  – نور زمینه کلید های شیشه بالابر عقب – برق RN
F10۱۵ Aچراغ راهنما عقب سمت چپ – لامپ مه شکن عقب سمت راست – لامپ دنده عقب سمت چپ – چراغ ترمز سمت راست – چراغ سقفی جلو و عقب کنترل شونده با درها – چراغ کوچک عقب سمت چپ – برق واحد کنترل عقب RN
F11۳۰ Aمحرک برقی صندوق عقب – محرک های برقی درهای عقب – محرک برقی باک بنزین – لامپ درهای عقب – چراغ صندوق عقب – چراغ سقفی جلو و عقب در حالت دائم
F12۲۰ Aرزرو
F13۳۰ Aگرمکن شیشه عقب – گرمکن آینه – شیشه بالا بر برقی عقب سمت چپ – شیشه بالا بر برقی عقب سمت راست
F14۱۵ Aرادیو و حافظه رادیو – برق کانکتور دیاگ – تغذیه دائم سان روف
F15۵ Aنور زمینه پنل جلو داشبورد و کنسول مرکزی – چراغ نقشه خوان ، جعبه داشبورد، آینه آرایش، و آینه برقی – واحد کنترل مرکزی برق CCN – لامپ کلید گرمکن شیشه عقب و گرمکن آینه – لامپ کلید فلاشر – لامپ کلید قفل مرکزی – لامپ کلید محرک برقی صندوق عقب – برق واحد کنترل جلو FN – برق جلوآمپر ICN – حافظه جلو آمپر ICN
F16۵ Aبرق کانکتور دیاگ بعد از سوئیچ – استارت سوئیچ ۲ و ۳ – برق ترمز ضد قفل
F17۱۰ Aکیسه هوا
F18خالی
F19خالی
F20خالی
F21۲۰ Aتغذیه صندلی برقی
F22۱۰ Aتغذیه سوئیچ اصلی (وضعیت دو) یونیت کیسه هوا و سیستم تهویه
F23۱۰ Aتغذیه سوئیچ اصلی (وضعیت اول) فندک
F24۱۰ Aتغذیه سوئیچ اصلی وضعیت اول(تحریک رله بخاری، رادیو، چراغ ترمز، نود جلو، نود مرکزی و جلو آمپر)،(تحریک رله شیشه گرمکن)
F25۱۰ Aتغذیه دایم رادیو
F26۲۰ Aتغذیه نود مرکزی
F27۲۰ Aتغذیه نود مرکزی – رله و محرک برقی در جلو چپ
F28۳۰ Aتغذیه نود مرکزی و تحریک رله محرک درب عقب
F29۳۰ Aشیشه بالابر درب های عقب
F30۳۰ Aتغذیه نود مرکزی – شیشه بالابر درب های جلو
F31۳۰ Aشیشه گرمکن عقب
F32۳۰ Aتغذیه فن بخاری
F33۳۰ Aاستارت موتور
F34۱۰ Aتغذیه سوئیچ اصلی(وضعیت دو) ایموبیلایزر – کانکتور عیب یابی – جلوآمپر – فشار گاز کولر – یونیت موتور – کروز کنترل
F35۵ Aتغذیه سوئیچ اصلی(وضعیت دو) – سیستم ضدقفل ترمز ABS
F36۱۰ Aتغذیه باتری ایموبلایزر – کانکتور عیب یابی – جلو آمپر

باتری دنا پلاس توربو

انواع فیوز در دنا

پس از آشنایی کلی با وظیفه ذاتی فیوز و انواع آن نوبت به بررسی انواع فیوز در دنا می‌رسد. در خودرو دنا که به عنوان اولین خودرو ملی شناخته می‌شود، ۴ نوع فیوز به کاررفته است.

این فیوزها بر اساس رنگ و ظرفیت به کاررفته در جعبه فیوز دنا تقسیم‌بندی می‌شوند. مهم‌ترین فیوزهای به کاررفته در خودرو دنا عبارتنداز:

  • فیوز MAXI

همانطور که از نام این فیوز می‌توان حدس‌زد، این فیوزها از نظر اندازه حجیم‌ترین محسوب‌شده و تحت شرایط با آمپراژ بالا استفاده می‌شوند. تعداد آن در خودروهای مختلف متفاوت است و ممکن است در یک خودرو از دو فیوز MAXI نیز استفاده‌شود.

  • فیوز ATC / ATO

برای اولین بار و در دهه ۷۰ میلادی بود که دنیای خودروسازی شاهد به ثبت رسیدن اختراع فیوز مذکور توسط شرکت آمریکایی Littelfuse بود. با این وجود اما حدودا یک دهه بعد یعنی از ۱۹۸۰ میلادی بود که استفاده از این فیوزها در خودروها رایج گشت.

  • فیوز MINI

این فیوزها از نظر اندازه پس از دو فیوز قبل قرارمی‌گیرند. زمانی که جعبه فیوز خودرو با محدودیت روبرو می‌شود، باید روی به استفاده از فیوز Mini آورد. از نظر عمکلرد اما قضیه فرق می‌کند و این فیوز برای کنترل و پوشش آمپراژ مشابه فیوز ATC به کارمی‌رود.

  • فیوز MICRO

این نوع فیوزها از نظر اندازه رده آخر را به خود اختصاص‌داده و همچنین برای پوشش کمترین آمپراژ استفاده می‌شود.

آموزش تعویض فیوز دنا

در این بخش از مقاله جعبه فیوز دنا، به نحوه تعویض فیوز سوخته می‌پردازیم. لازم نیست یک فیوز را از جای خود بیرون بکشید تا ببینید وضعیت آن به چه صورت است. خاموش‌شدن بخش‌های مختلف خودرو، می‌تواند نشان‌دهنده خرابی فیوز باشد، اما برای داشتن اطمینان بیشتر، می‌توان از مولتی‌متر یا چراغ آزمایش استفاده کرد.

فیوزها که در جعبه فیوز دنا تعبیه شده‌اند، در اثر اضافه‌ جریان عمل کرده و در اصطلاح می‌سوزند؛ لذا باید تعویض شوند. اولین راهکار برای تشخیص فیوز سوخته یا سالم بازرسی چشمی است. چنانچه فیوز شیشه‌ای و مستطیلی شفاف باشد، این موضوع با چشم قابل رویت است؛ در غیر این‌ صورت باید به سراغ آوومتر یا مالتی‌متر رفت.

برای این کار می‌توانید از تست بوق مالتی‌متر یا چراغ تست استفاده کنید. جهت تست، دو سر مالتی‌متر را به دو سر فیوز وصل کنید. اگر چراغ تست روشن شد یا صدای بوق شنیدید، یعنی اتصال برقرار و فیوز سالم است؛ در غیر این صورت فیوز دچار مشکل شده‌است و باید تعویض شود. اما باید احتیاط کنید. ابتدا مطمئن شوید که خودرو را خاموش کرده‌اید؛ سپس با دست، اقدام به درآوردن فیوز معیوب و جایگزینی فیوز سالم کنید.

نکته: ممکن است در برخی از مدل‌های دنا، بعضی از فیوزها استفاده‌ای نداشته باشند. این به‌معنای وجود نقص در سیستم الکتریکی جعبه فیوز نیست.

نکته: در زمان جایگزین‌کردن فیوز، حتماً باید آمپر فیوز جدید با آمپر فیوز معیوب یکی باشد. بیشتربودن آمپر، ممکن است باعث داغ شدن مدار الکتریکی و درنتیجه، آتش‌سوزی شود.

بیشتر بدانید: تست و علت سوختن فیوز ماشین چیست؟

نکات مهم در تعویض فیوز ها

ویدئوی زیر نحوه چک کردن فیوز دنا را نشان می دهد! آن را تماشا کنید

به هنگام تعویض فیوزهای معیوب به نکات زیر توجه نمایید:

  • خودرو و تمامی تجهیزات الکتریکی را خاموش نمایید.
  • جهت بیرون کشیدن فیوز از انبرک مخصوص که در جعبه فیوز تعبیه شده است استفاده نمایید.
  • فیوزهای با کیفیت پایین شاید ارزان باشند ولی در دراز مدت چه به لحاظ فنی و چه به لحاظ اقتصادی قابل توجیه نیستند.
  • جریان نامی فیوزها بر روی آن نوشته شده است لذا به هیچ وجه به هنگام تعویض از فیوز با جریان بالاتر استفاده ننمایید.
  • همواره فیوز یدک به همراه داشته باشید.
  • پیش از تعویض فیوز حتما منشا خرابی یا سوختگی فیوز را پیدا کرده و برطرف نمایید چرا که در غیر اینصورت فیوز دوباره خواهد سوخت.
  • از سفت بودن اتصالات فیوزها اطمینان حاصل نمایید.

آیا می‌توان به جای فیوز از سیم استفاده نمود؟

 وظیفه جعبه فیوز اصلی پراید

در این بخش از مقاله راهنمای جعبه فیوز دنا، به یکی از پرتکرارترین سوالات شما عزیزان پرداخته‌ایم. استفاده از سیم به جای فیوز که گاهی توسط برخی مکانیک‌ها یا خود رانندگان انجام می‌گیرد، به‌هیچ‌وجه توصیه نمی‌شود؛ چراکه شما عملاً عنصر حفاظتی مدار را حذف کرده‌اید و با بروز هرگونه ایراد در مدار مربوطه، احتمال آسیب‌دیدگی تجهیز اصلی وجود دارد.

به‌عنوان مثال، فرض کنید فیوز مربوط به سیستم صوتی سوخته است و شما آن را با سیم جایگزین کرده‌اید. اگر اتصالی در مدار رخ دهد و سیستم صوتی خراب شود، هزینه تعویض یا تعمیر سیستم صوتی قابل قیاس با هزینه تعویض فیوز نخواهد بود.

باتری دنا پلاس

آشنایی با تجهیزات الکتریکی در دنا

تا این قسمت جعبه فیوز دنا مورد بررسی کامل قرار گرفت. تجهیزات الکتریکی این خودرو شامل موارد ذیل است:

  • برف‌ پاک‌کن‌ها
  • فن رادیاتور
  • پمپ بنزین
  • کیلومترشمار
  • فندک
  • قفل مرکزی
  • واحد کنترل خودرو(ECU)
  • فلاشر
  • ترمز
  • چراغ‌ها
  • سیستم صوتی
  • بالابر شیشه
  • و…

چنانچه به هر دلیلی خطایی در مدارات الکتریکی این قطعات رخ دهد و باعث عبور جریان از مقدار اسمی شود، فیوزهای مربوطه عمل می‌کنند و سلامت مدار تضمین می‌شود.

حرف آخر

در کل شما می‌توانید با استفاده از راهنمای جعبه فیوز دنا، به راحتی این فیوزها را شناسایی کرده و نسبت به تعویض آن‌ها در مواقع لزوم اقدام نمایید. توجه داشته باشید که عدم رسیدگی به موقع به فیوزهای آسیب دیده خودرو، می‌تواند آسیب‌های جدی به سیستم سیم کشی خودرو شما وارد کند، چرا که با توجه به آنچه که گفته شد، این فیوزها هستند که از رسیدن بار اضافی جریان الکتریکی به مقصد جلوگیری می‌کنند.

در صورتی که پایه‌های فلزی فیوز دنا یا در کل هر فیوزی از خودرو سوخته باشند، منبع برق از بقیه مدار جدا می‌شود. پس اگر می‌خواهید مدار به درستی کار کند، لازم است تا نسبت به تعویض فیوزها اقدام نمایید.
