اندازه و مشخصات باتری بر اساس استاندارد JIS ژاپن

4.8
(46)

JIS مخفف Japanese Standards Association استاندارد صنعتی ژاپن است، انجمن استانداردهای فعلی ژاپن در سال 1945 تاسیس شد. استانداردهایی برای بسیاری از محصولات الکتریکی و مهندسی وجود دارد که باتری ها یکی از آنهاست. اعداد استفاده شده در کد مربوط به عملکرد، اندازه و قطبیت باتری است.



کدهای استاندارد JIS شامل چهار بند می باشد که هر بند نمایشگر یک مشخصه از باتری می باشد. که عبارتنداز :



A = این رتبه عملکرد باتری است، ترکیبی از عملکرد شروع و ظرفیت است، هر چه رتبه بالاتر باشد، عملکرد باتری بالاتر است.

B = این عرض و ارتفاع جعبه باتری (میلی متر) است.

C = این طول تقریبی است (CM)

D = این موقعیت پایانه ها است



کدهای استاندارد JIS

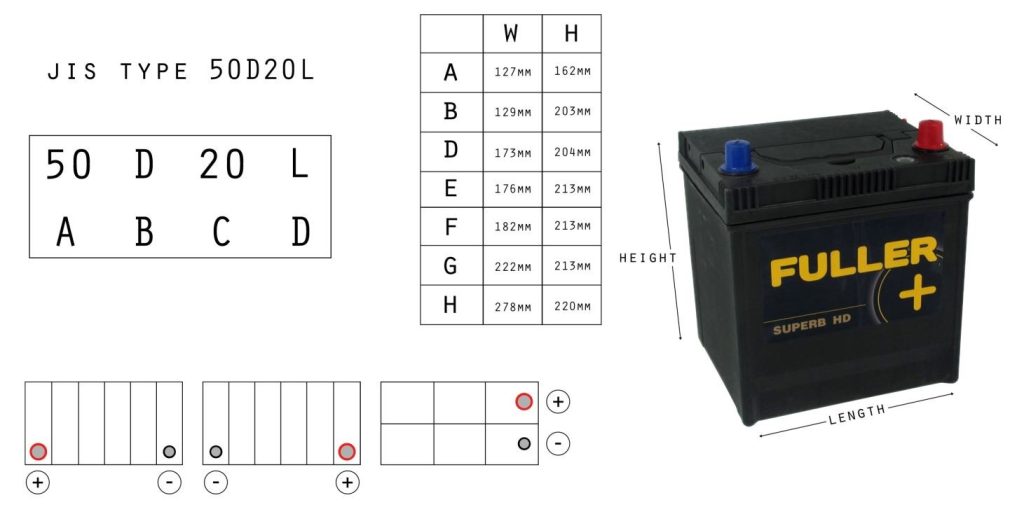

جدول کدهای استاندارد JIS باتری :

کدعرضارتفاع
A127mm162mm
B129mm203mm
D173mm204mm
E176mm213mm
F182mm213mm
G222mm213mm
H278mm220mm



قطب های باتری در استاندارد JIS

نوع ترمینال (قطب) های باتری در آخر کد استاندارد باتری می آید که به صورت L و R می باشد. اگر L باشد باتری قطب چپ می باشد و اگر R باشد باتری قطب راست می باشد. L و R به ترتیب مخفف کلمه های  Left , Right می باشد. اگر در انتهای کد حروفی نباشد قطب های باتری در یک طرف باتری قرار دارند.

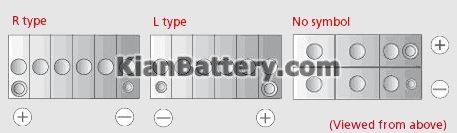

شما در شکل زیر می توانید وضعیت ترمینال باتری از نوع راست و چپ و یک طرفه بدون قطب ها را مشاهده نمایید.



تیپ های ترمینال باتری



مثال :  با توجه به داده های فوق باتری خودرو با کد 50D20L دارای مشخصات زیر می باشد :



 رتبه عملکردی باتری A = 50

   ابعاد باتری طبق جدول فوق  با عرض 173 میلی متر و  و ارتفاع 204 میلی متر می باشد  B=D

 طول باتری به اندازه 20 سانتی متر می باشد C=20

 باتری از نوع قطب چپ می باشد  D=L

نظر شما در مورد این مقاله چیست؟

بین 1 تا 5 ستاره نمره دهید

4 دیدگاه دربارهٔ «اندازه و مشخصات باتری بر اساس استاندارد JIS ژاپن»

  1. امیرعلی کوهزاد

    استاندارد JIS ژاپن برای باتری‌های خودرو (خصوصاً باتری‌های سرب-اسیدی) چه ویژگی‌ها و الزامات خاصی را برای ابعاد، ظرفیت، و عملکرد باتری‌ها تعیین می‌کند و چگونه این استاندارد بر قابلیت اطمینان و عمر مفید باتری‌ها تأثیر می‌گذارد؟

    1. با سلام
      استاندارد JIS (Japan Industrial Standards) برای باتری‌های خودرو، به‌ویژه باتری‌های سرب-اسیدی، مجموعه‌ای از ویژگی‌ها و الزامات خاص را برای ابعاد، ظرفیت و عملکرد این باتری‌ها تعیین می‌کند. این استاندارد، که توسط موسسه استانداردهای صنعتی ژاپن تدوین شده است، هدفش ارائه باتری‌هایی با کیفیت بالا، قابلیت اطمینان و عمر مفید بیشتر است. در ادامه به بررسی ویژگی‌ها و الزامات کلیدی این استاندارد و تأثیر آن بر عملکرد باتری‌ها پرداخته می‌شود:
      1. ابعاد و طراحی باتری‌ها

      ابعاد استاندارد: استاندارد JIS، ابعاد خاصی را برای باتری‌ها تعیین می‌کند تا اطمینان حاصل شود که باتری‌های مختلف با اندازه‌های متفاوت، به‌راحتی در خودروهای مختلف جای می‌گیرند. این ابعاد شامل طول، عرض و ارتفاع باتری می‌شود.
      طراحی کانکتورها و قطب‌ها: طراحی قطب‌های باتری و نحوه اتصال آن‌ها با سیستم‌های الکتریکی خودرو در این استاندارد به‌طور دقیق مشخص شده است تا امکان نصب آسان و اتصال ایمن باتری‌ها به خودرو فراهم گردد.

      2. ظرفیت و عملکرد باتری

      ظرفیت آمپر-ساعت (Ah): استاندارد JIS برای تعیین ظرفیت باتری‌ها از واحد آمپر-ساعت استفاده می‌کند که نشان‌دهنده توانایی باتری در ذخیره و تأمین انرژی است. این ظرفیت باید به‌گونه‌ای باشد که نیازهای الکتریکی خودرو را تأمین کند، به‌ویژه در هنگام استارت موتور و استفاده از سیستم‌های مختلف الکتریکی.
      آزمون عملکرد: در این استاندارد، باتری‌ها باید در شرایط مختلف آزمایش شوند تا از نظر عملکرد مناسب باشند. این شامل آزمایشات عملکرد در دماهای مختلف، نرخ تخلیه، و زمان شارژ باتری است. برای نمونه، باتری‌های JIS باید قادر باشند به‌طور مؤثر در شرایط دمایی سرد شروع به کار کنند (ویژگی بسیار مهم برای کشورهایی با زمستان‌های سرد).

      3. ولتاژ و مقاومت داخلی

      ولتاژ نامی: باتری‌های طبق استاندارد JIS معمولاً با ولتاژ 12 ولت ساخته می‌شوند. این استاندارد، ولتاژ مناسب برای تأمین انرژی خودرو و سیستم‌های الکتریکی آن را مشخص می‌کند.
      مقاومت داخلی: یکی از الزامات مهم در استاندارد JIS برای باتری‌ها، مقاومت داخلی پایین است. مقاومت داخلی پایین باعث می‌شود که انرژی به‌طور مؤثرتر از باتری منتقل شود و در نتیجه کارایی باتری و عمر مفید آن افزایش یابد.

      4. توانایی شارژ و تخلیه

      زمان شارژ و تخلیه: باتری‌های مطابق با استاندارد JIS باید توانایی شارژ و تخلیه سریع داشته باشند. این ویژگی مهم برای تأمین انرژی سریع هنگام استارت موتور و همچنین استفاده از سیستم‌های الکتریکی مختلف خودرو می‌باشد.
      استقامت در برابر تخلیه عمیق: باتری‌ها باید در برابر تخلیه عمیق مقاوم باشند. این ویژگی موجب افزایش عمر مفید باتری و کاهش احتمال آسیب به باتری در شرایط مختلف می‌شود.

      5. عمر مفید و قابلیت اطمینان

      عمر مفید: باتری‌های مطابق با استاندارد JIS باید دارای عمر مفید بالا باشند که معمولاً بین 3 تا 5 سال برای باتری‌های خودرو است. عمر مفید به عوامل مختلفی همچون ظرفیت، مقاومت داخلی، و نحوه استفاده از باتری بستگی دارد.
      قابلیت اطمینان در عملکرد: باتری‌های ساخته‌شده طبق استاندارد JIS باید در شرایط مختلف محیطی (دماهای پایین و بالا، رطوبت، و غیره) به‌طور ثابت عملکرد خود را حفظ کنند.

      تأثیر استاندارد JIS بر قابلیت اطمینان و عمر مفید باتری‌ها:

      قابلیت اطمینان بالا: باتری‌هایی که مطابق با استاندارد JIS ساخته می‌شوند، به دلیل الزامات سخت‌گیرانه در زمینه کیفیت و تست‌های عملکرد، به‌طور کلی دارای قابلیت اطمینان بالاتری هستند. این موضوع به‌ویژه در شرایط جاده‌ای و در زمان‌های بحرانی که نیاز به عملکرد باتری برای استارت خودرو یا استفاده از سیستم‌های الکتریکی وجود دارد، اهمیت دارد.
      افزایش عمر مفید: از آنجایی که استاندارد JIS شامل آزمون‌های عملکردی متنوع و الزامات دقیق برای مقاومت در برابر شرایط مختلف محیطی است، باتری‌هایی که تحت این استاندارد تولید می‌شوند، معمولاً عمر طولانی‌تری دارند. این استاندارد باعث کاهش احتمال خرابی‌های زودهنگام باتری‌ها می‌شود.

      نتیجه‌گیری:

      استاندارد JIS برای باتری‌های خودرو، از جمله باتری‌های سرب-اسیدی، الزامات دقیقی را برای ابعاد، ظرفیت، عملکرد، و استحکام باتری‌ها تعیین می‌کند. این استاندارد موجب افزایش قابلیت اطمینان و عمر مفید باتری‌ها می‌شود و در نهایت، به‌طور مستقیم بر عملکرد خودرو در شرایط مختلف جاده‌ای و آب و هوایی تأثیرگذار است. این ویژگی‌ها باعث می‌شود که باتری‌های تولیدشده طبق استاندارد JIS برای خودروها، به‌ویژه در شرایطی که نیاز به عملکرد پایدار و طولانی‌مدت دارند، انتخابی مناسب باشند.

      کیان باتری بزرگترین استارتآپ تخصصی باتری خودرو در کشور است که به صورت شبانه روزی به حمل و نصب رایگان باتری خودرو در محل مشتری می پردازد.
      ما در این مجموعه سعی کرده ایم بهترین محصولات تولیدی داخل کشور را از هر تولیدکننده جمع آوری نموده و با ارائه یک سبد فروش متنوع، به صورت همزمان در اختیار مشتریان خود قرار دهیم.
      شما می توانید جهت کسب اطلاعات بیشتر به صورت شبانه روزی با کارشناسان فروش مجموعه کیان باتری به شماره تلفن 88882222-021 تماس حاصل نموده، سوالات خود را مطرح کنید و مشاوره دریافت نمایید.

  2. رویا حق نورد

    تفاوت‌های عمده‌ای که بین استاندارد JIS و سایر استانداردهای بین‌المللی مانند SAE یا DIN در مورد باتری خودرو وجود دارد چیست و این تفاوت‌ها چگونه می‌توانند بر انتخاب و استفاده از باتری‌های مناسب برای خودروهای مختلف تأثیرگذار باشند؟

    1. با سلام
      استانداردهای JIS (Japan Industrial Standards)، SAE (Society of Automotive Engineers)، و DIN (Deutsches Institut für Normung) برای باتری‌های خودرو هرکدام سیستم‌ها و معیارهای خاص خود را برای ارزیابی و انتخاب باتری‌ها دارند. تفاوت‌های عمده بین این استانداردها می‌تواند تأثیر زیادی بر انتخاب و استفاده از باتری‌های مناسب برای خودروهای مختلف داشته باشد. در اینجا تفاوت‌های عمده میان این استانداردها را بررسی می‌کنیم:
      1. سیستم‌های اندازه‌گیری و مشخصات فنی

      JIS (Japan Industrial Standards): این استاندارد بیشتر در ژاپن و برخی کشورهایی که از خودروهای ژاپنی استفاده می‌کنند، متداول است. مشخصات باتری در این استاندارد معمولاً شامل اندازه‌های فیزیکی خاص، جریان استارت و ظرفیت باتری است. اندازه‌های باتری‌ها در سیستم JIS معمولاً با استفاده از کدهای خاصی تعیین می‌شود که به طور معمول شامل طول، عرض و ارتفاع باتری است.

      SAE (Society of Automotive Engineers): SAE یکی از استانداردهای رایج در آمریکای شمالی است و از آن برای تعیین اندازه، ظرفیت، و جریان استارت باتری‌ها استفاده می‌شود. یکی از ویژگی‌های مهم این استاندارد، معرفی Cold Cranking Amps (CCA) است که نشان‌دهنده توانایی باتری در راه‌اندازی موتور در دمای سرد است. علاوه بر این، Reserve Capacity (RC) نیز در SAE برای ارزیابی مدت زمان عملکرد باتری بدون شارژ مجدد مورد استفاده قرار می‌گیرد.

      DIN (Deutsches Institut für Normung): استاندارد DIN که بیشتر در آلمان و اروپا متداول است، شامل معیارهای مشابهی با SAE برای ظرفیت باتری‌ها می‌باشد. یکی از ویژگی‌های DIN، تاکید بیشتر بر روی Reserve Capacity (RC) و اندازه‌های فیزیکی باتری‌ها است. این استاندارد نیز مانند SAE، به جریان استارت و ظرفیت باتری توجه ویژه دارد.

      2. ابعاد و سایز باتری

      JIS: این استاندارد معمولاً باتری‌ها را بر اساس اندازه‌های فیزیکی خاصی که برای خودروهای ژاپنی طراحی شده‌اند، طبقه‌بندی می‌کند. باتری‌های JIS معمولاً دارای ابعاد خاصی هستند که با ابعاد خودروهای ژاپنی تطابق دارند.

      SAE و DIN: در این استانداردها، باتری‌ها به گونه‌ای طبقه‌بندی می‌شوند که می‌توانند برای خودروهای مختلف، از جمله خودروهای آمریکایی و اروپایی، استفاده شوند. این استانداردها به طور کلی گستره وسیعی از ابعاد و اندازه‌ها را پوشش می‌دهند، اما معمولاً با اندازه‌های خودروهای مختلف تطابق دارند.

      3. پارامترهای عملکردی

      JIS: جریان استارت در شرایط سرد (Cold Cranking Amps – CCA) یکی از معیارهای اصلی در استاندارد JIS است، اما برای باتری‌های استفاده‌شده در خودروهای ژاپنی، این مقدار به‌طور خاص با توجه به نیازهای موتورهای کوچک‌تر و خودروهای کم‌حجم طراحی می‌شود. همچنین، باتری‌ها در این استاندارد باید برای شرایط جاده‌ای خاص و رانندگی در مناطق گرمسیری یا سردسیری نیز مناسب باشند.

      SAE: استاندارد SAE از دو معیار اصلی استفاده می‌کند: Cold Cranking Amps (CCA) و Reserve Capacity (RC). CCA معیار مهمی برای ارزیابی قدرت استارت باتری در دماهای پایین است، در حالی که RC ظرفیت ذخیره‌سازی انرژی باتری را در شرایط بدون شارژ مجدد ارزیابی می‌کند.

      DIN: مانند SAE، DIN نیز به CCA و RC توجه می‌کند، اما در عین حال، استانداردهای مختلفی برای استفاده در شرایط دمایی و جغرافیایی خاص در نظر گرفته می‌شود که می‌تواند تاثیر زیادی بر طراحی و انتخاب باتری‌ها داشته باشد.

      4. ساختار و فناوری باتری

      JIS: باتری‌های JIS بیشتر در سیستم‌های باتری‌های اسیدی خودروهای ژاپنی استفاده می‌شوند و طراحی و تکنولوژی معمولاً برای کارایی بیشتر در آب‌وهوای خاص ژاپن بهینه شده است.

      SAE: باتری‌های SAE معمولاً برای خودروهای آمریکایی طراحی می‌شوند که ممکن است برای عملکرد در شرایط خاص جاده‌ای و آب‌وهوایی از تکنولوژی‌های جدید مانند باتری‌های AGM (Absorbent Glass Mat) یا باتری‌های لیتیومی استفاده کنند.

      DIN: در اروپا، باتری‌ها اغلب به تکنولوژی‌های پیشرفته‌تری مانند باتری‌های AGM و باتری‌های لیتیومی مجهز می‌شوند. استاندارد DIN همچنین باتری‌هایی را ترجیح می‌دهد که بتوانند در شرایط رانندگی اروپایی و جاده‌های پرچالش عملکرد بهتری داشته باشند.

      5. تأثیر بر انتخاب و استفاده از باتری‌های مناسب

      انتخاب باتری بر اساس نوع خودرو و شرایط محیطی: استانداردهای JIS، SAE و DIN می‌توانند بر انتخاب باتری‌های مناسب برای خودروها تأثیر بگذارند. به‌عنوان مثال، اگر خودرو در مناطقی با دماهای پایین (مانند آمریکا یا شمال اروپا) مورد استفاده قرار گیرد، باتری‌هایی که از نظر CCA در استاندارد SAE و DIN بالاتر باشند، انتخاب بهتری خواهند بود.

      تطابق ابعاد باتری با فضای موجود: ابعاد باتری‌های JIS به‌طور خاص برای خودروهای ژاپنی طراحی شده‌اند، بنابراین این نوع باتری‌ها معمولاً در خودروهای ژاپنی مانند تویوتا، هوندا و نیسان استفاده می‌شوند. در حالی که خودروهای آمریکایی و اروپایی ممکن است به باتری‌هایی با ابعاد مختلف مطابق با استانداردهای SAE یا DIN نیاز داشته باشند.

      پیشرفت‌های فناوری: بسته به منطقه و نیازهای خاص، استفاده از تکنولوژی‌های پیشرفته مانند AGM یا لیتیومی ممکن است بسته به استانداردهای مختلف متفاوت باشد. این پیشرفت‌ها می‌توانند تأثیر قابل توجهی بر عملکرد باتری، طول عمر، و کارایی خودرو داشته باشند.

      در پایان به عنوان نتیجه گیری می توان گفت که تفاوت‌های بین استانداردهای JIS، SAE و DIN در زمینه باتری‌های خودرو به‌ویژه از لحاظ اندازه، عملکرد، و فناوری‌های استفاده‌شده در باتری‌ها مهم است. این تفاوت‌ها می‌تواند بر انتخاب باتری‌های مناسب برای خودروهای مختلف تأثیرگذار باشد. به همین دلیل، انتخاب صحیح باتری بر اساس استانداردهای مربوطه می‌تواند تأثیر زیادی در عملکرد بهینه خودرو، ایمنی و مصرف سوخت داشته باشد.
